中頻電源是將三相工頻電源變換成單相電源，主要應用于各種金屬的熔煉、保溫、燒結、焊接、淬火、回火、透熱、金屬液凈化、熱處理、彎管、以及晶體生長等。我們常見的應用有：中頻爐（也叫中頻熔煉爐、中頻透熱爐、中頻加熱爐等，用于金屬棒料加熱紅沖、稀有金屬熔煉、金屬煉鋼、金屬退火、大型管道/鋼板等在線預熱等熱處理作業）、輸油管道加熱、焊機，普傳的PI500-I系列已經在對焊機和輸油管道加熱上有了成功應用，這里我們對中頻電源在輸油管道加熱上的應用做詳細的說明。
在我國石油開采中，稠油的比例占相當大一部分，這類原油粘度高、凝固點高、密度大、含蠟量高，難以輸送。目前在稠油集輸中應用較多的工藝技術是管線摻水和油管加熱。我公司開發的PI500-I系列中頻電源應用在管道加熱中，在結構、性能及可靠性方面，具有非常明顯的優勢，控制電路采用高性能專用DSP 及大規模數字專用集成電路，以大功率IGBT為逆變器件，整流控制、逆變控制、功率調節、操作接口、保護等部分均集成在一塊控制板上，調試、維護方便，可靠性高，節能效果好。

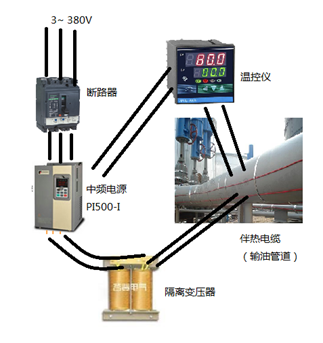

1、系統構成如下：
①提供３８０Ｖ交流電源。
②中頻加熱電源：是一種采用中頻感應加熱技術提高加熱效率的電源設備。該設備可提供500~2000HZ的頻率，實現了輸出電壓、電流的連續可調，以達到輸出功率連續可調的目的，提高加熱效果。
③中頻變壓器：采用環形中頻變壓器，用于隔離輸入輸出電壓，防止由于直流偏磁或過勵磁產生的飽和問題，同時可起到串聯諧振的作用。
④溫度傳感器及溫控儀：檢測輸出液體的溫度，通過溫度來控制中頻電源的起停，溫度到達，停止加熱，溫度低時啟動加熱。
⑤集膚加熱電纜：在中頻電流的作用下，產生交變磁場，將電能轉變為熱能。
2、設置參數如下：
|
序號 |
參數號 |
參數值 |
|
1 |
F0.11 |
1 |
|
2 |
F0.19 |
800 |
|
3 |
F0.21 |
800 |
|
4 |
F4.14 |
25 |
|
5 |
F4.15 |
25 |
|
6 |
F4.13 |
320 |
|
7 |
F3.07 |
1 |
3、應用效果：

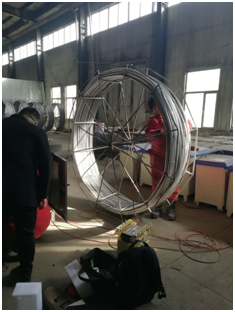

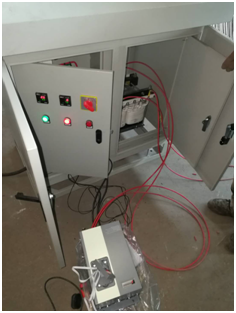

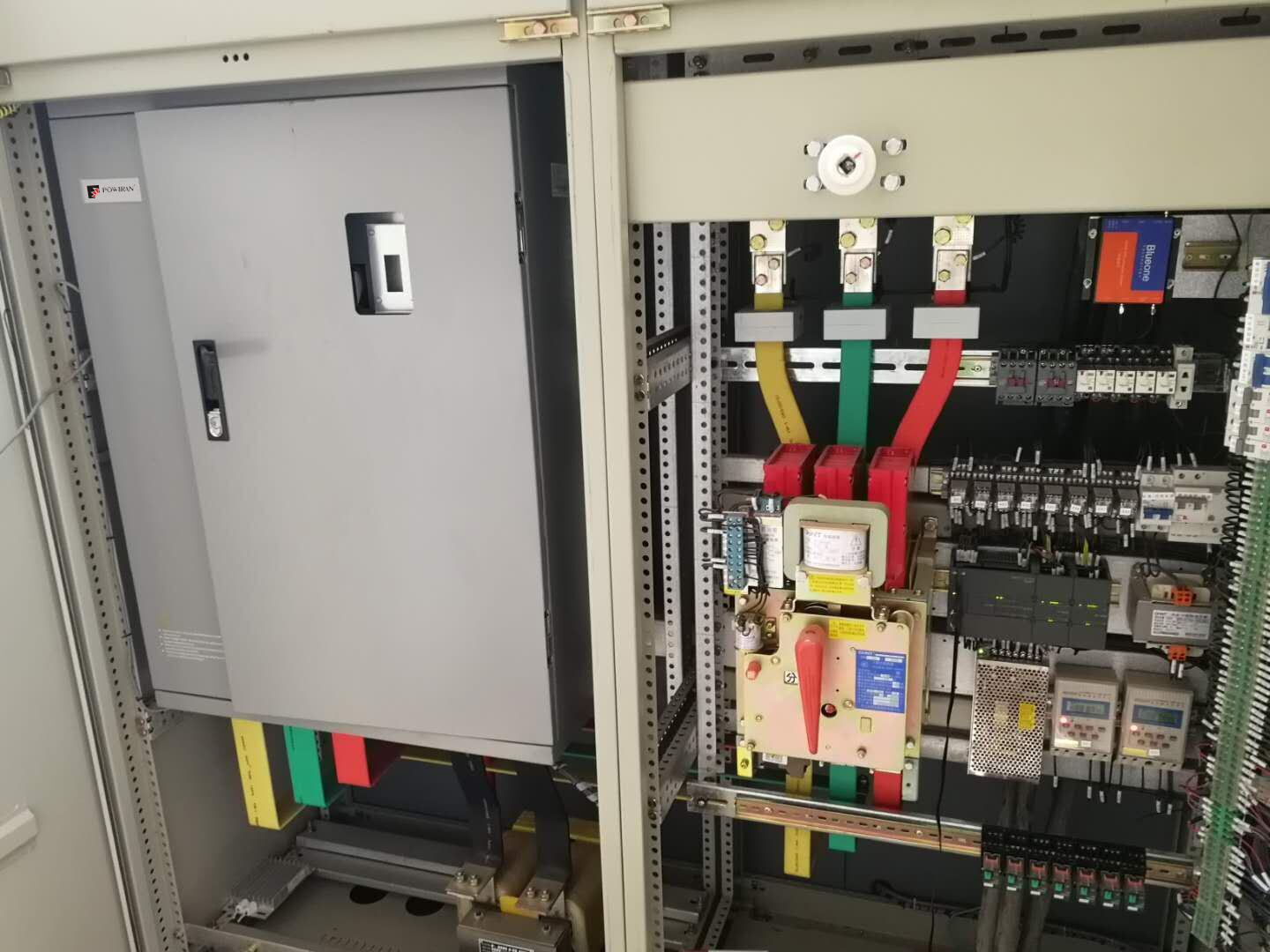

普傳科技在勝利油田、遼河油田 、大慶油田等幾個稠油井分布的區域內成功運用了中頻電源加熱技術。
通過現場調整，結合加熱電纜及功率，一般將頻率調至500~800 Hz，根據功率調整電流，一般75 kW的電源輸出電流在80 A左右，93 kW的電源在100 A左右，通過中頻變壓器，輸出電壓在800 V左右(串聯輸出電壓為500 V、600 V、700 V、800 V)，其加熱和節能等應用效果十分明顯。
1)功率因數明顯提高。
2)減少了對電網的污染原工頻加熱，需將三相變單相，造成變壓器輸入三相電壓嚴重不平衡，對電網污染嚴重。應用變頻電源以后，功率因數提高，諧波含量明顯減少，所以減輕了對電網的污染。
3)加熱效果明顯，根據集膚效應，頻率提高后，負載所獲得的能量提高，線路損耗也相應減少，從而提高了加熱效果。據測試，變頻加熱可比工頻加熱提前1~2小時達到預定效果，而且溫度高。
4)保護功能齊全原工頻電源柜保護功能差，往往由于負載的短路、斷路及電壓的不穩定，造成變壓器燒毀、工作不穩定。而變頻電源柜由于DSP的控制，其保護功能齊全，避免了由于電網及負載的故障引起的問題，保證了系統的穩定運行。
5)節能效果明顯據測試，每臺中頻電源柜比相應的工頻柜節電都在20%左右，節約了電能，提高了工作效率，保證了加熱系統的效果。
