變頻器解決方案：利用變頻器的調速范圍寬，機械特性等特點，在鼓風機上應用了7800系列變頻器。由于變頻器的軟啟動大大的減小了電機起動時對電網的沖擊，而且在正常運行的時候，將出氣閥門開到最大，根據工藝和參數的要求，適當?shù)恼{(diào)節（通過控制系統的電位器）電機的轉速來調節管道的風量，從而來調節污水中的氧氣含量。或根據溶解氧傳感器反饋的信號（ 4～20mA ）很方便的實現閉環自動控制。免去了許多繁瑣的人工操作，并且具有明顯的節電效果。
圖（一）污水處理池
圖（二）現場控制設備
工作原理：污水→格柵→水泵房→沉砂池→初沉池→曝氣生物濾池（鼓風機將壓縮空氣通過管道送入曝氣池，讓空氣中的氧溶解在污水中供給活性污泥中的微生物。）→二沉池→處理水排放

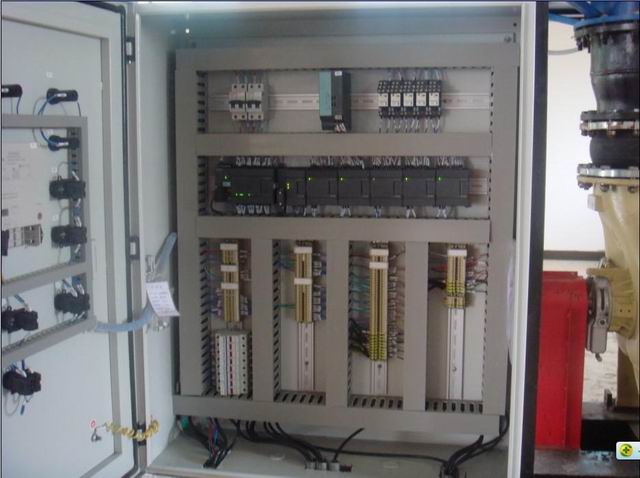

圖（三）控制柜內視圖

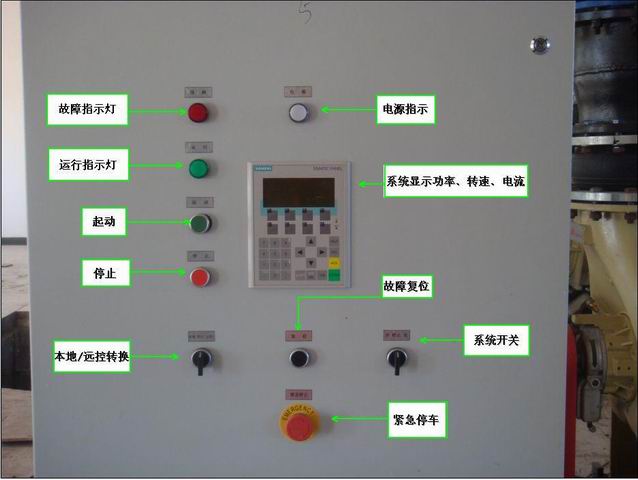

圖（四）控制柜操作面板

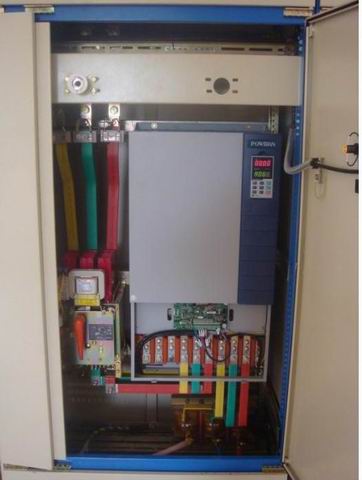

圖（五）變頻控制柜

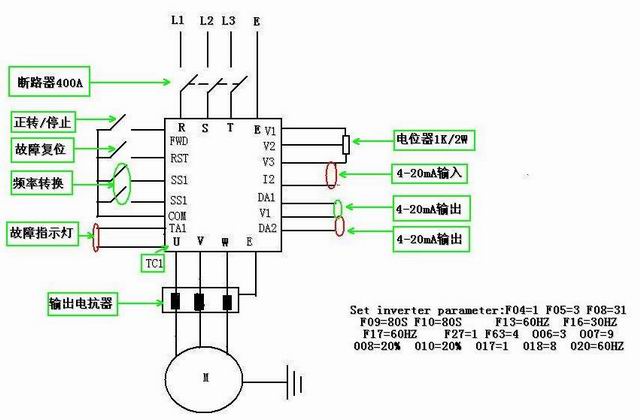

圖（六）變頻控制柜原理圖
相應的參數設置如下：
F04=1 F05=3 F08=31 F09=80S F10=80S F16=30HZ F13=60HZ F17=60HZ F27=1 F63=4（頻率設定模式切換：手動控制與自動控制）F69中的參數O06=3 O07=9 008=20% 010=20% 017=1 018=8 020=60HZ
